91免费版网站,91免费看片软件,91免费操逼视频,91免费视频网站APP

金屬衝擊試樣的尺寸和表麵粗糙度：

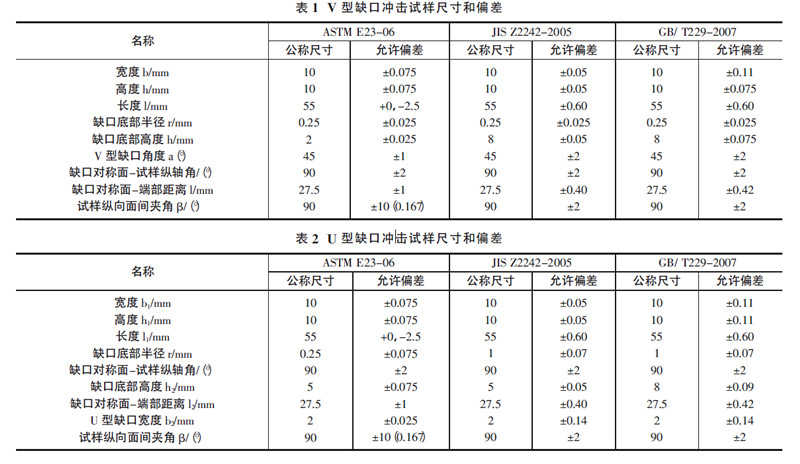

  下表中列舉出了國標GB/T229-2007、美標ASTME23-06 和日本JIS Z2242 的試樣的尺寸和偏差。由表中數據可知，就允許偏差來說，在ISO 係標準中，GB/T229-2007 的要求低於JIS Z2242-2005。對於試樣尺寸的允許偏差，ASTM E23-06 大部分規定都和ISO係標準相當或更嚴格，隻有一個試樣長度規定較為寬鬆。對於缺口深度的公差範圍，ISO 係標準通過分別規定試樣高度和缺口底部高度的公差範圍來確定，但ASTM E23-06 是直接規定。
  而對於試樣的表麵粗糙度來說，ISO 係標準的GB/T229-2007 和JIS Z2242-2005 的規定分別是：除端麵以外的4個麵分別優於5μm和3.2μm；而ASTM E23206的規定是：開缺口麵及與其相對麵優於2μm，除端麵外的其餘兩個麵優於4μm。但是作為航標HB5144-96 來說相應的試樣尺寸也有差異。其中缺口底部大小厚度差不應該超過0.05mm。對於超高強度鋼，缺口表麵粗糙度Ra 值的大允許值為0.32μm。
